Válcové, nebo také rotační kartáče jsou používány k různým účelům. Nejčastěji však k čištění, mytí, ometání, ale také k broušení či leštění. Další aplikací pak může být například transport polotovarů či pro úklidovou techniku. Pro konkrétní způsob použití jsou vždy zvoleny vhodné materiály tělesa a vlákna (tzv. osazovací materiál).

Válcové kartáče jsou vyráběny v požadované délce, případně je možné skládat je z jednotlivých segmentů. V rámci kooperace jsme schopni také zajistit možnost dodání na hřídeli.

Nahoru
zakázková výroba ↓

Sériová výroba válcových/rotačních kartáčů

Válcové kartáče – rotační kartáče
číslo - kód produktu
polotovar - materiál jádra
L - délka válce
d - průměr středového otvoru
D1 - průměr jádra
D - průměr kartáče
VD - viditelná délka vlákna
osazení - osazovací materiál
průměr osazení - průměr osazovacího materiálu
vrtání - základní/speciální
r - průměr vrtaného otvoru
číslokod produktu polotovarmateriál jádra Ldélka válce dprůměr středového otvoru D1průměr jádra Dprůměr kartáče osazeníosazovací materiál průměr
osazeníprůměr osazovacího materiálu		 VDviditelná délka vlákna vrtání rprůměr vrtaného otvoru hustota počet ks poptatodeslat poptávku, možno poptat více produktů
FILTRACE:
NV015040100PA033 Polyamid 25 mm 15 mm 40 mm 100 mm Polyamid 0,3 mm 30 mm základní 3 mm hustý
NV015040100PA035 Polyamid 25 mm 15 mm 40 mm 100 mm Polyamid 0,3 mm 30 mm základní 5 mm hustý
NV015040150PA055 Polyamid 25 mm 15 mm 40 mm 150 mm Polyamid 0,5 mm 55 mm základní 5 mm hustý
NV020050100PA033 Polyamid 25 mm 20 mm 50 mm 100 mm Polyamid 0,3 mm 25 mm základní 3 mm hustý
NV020050100PA035 Polyamid 25 mm 20 mm 50 mm 100 mm Polyamid 0,3 mm 25 mm základní 5 mm hustý
NV020050150PA055 Polyamid 25 mm 20 mm 50 mm 150 mm Polyamid 0,5 mm 50 mm základní 5 mm hustý
NV020050200PA075 Polyamid 25 mm 20 mm 50 mm 200 mm Polyamid 0,7 mm 75 mm základní 5 mm hustý
NV030060100PA033 Polyamid 25 mm 30 mm 60 mm 100 mm Polyamid 0,3 mm 20 mm základní 3 mm hustý
NV030060100PA035 Polyamid 25 mm 30 mm 60 mm 100 mm Polyamid 0,3 mm 20 mm základní 5 mm hustý
NV030060150PA055 Polyamid 25 mm 30 mm 60 mm 150 mm Polyamid 0,5 mm 45 mm základní 5 mm hustý
NV030060200PA075 Polyamid 25 mm 30 mm 60 mm 200 mm Polyamid 0,7 mm 70 mm základní 5 mm hustý
NV030060200PA077 Polyamid 25 mm 30 mm 60 mm 200 mm Polyamid 0,7 mm 70 mm základní 7 mm hustý
NV040070100PA033 Polyamid 25 mm 40 mm 70 mm 100 mm Polyamid 0,3 mm 15 mm základní 3 mm hustý
NV040070100PA035 Polyamid 25 mm 40 mm 70 mm 100 mm Polyamid 0,3 mm 15 mm základní 5 mm hustý
NV040070150PA055 Polyamid 25 mm 40 mm 70 mm 150 mm Polyamid 0,5 mm 40 mm základní 5 mm hustý
NV040070200PA075 Polyamid 25 mm 40 mm 70 mm 200 mm Polyamid 0,7 mm 65 mm základní 5 mm hustý
NV040070200PA077 Polyamid 25 mm 40 mm 70 mm 200 mm Polyamid 0,7 mm 65 mm základní 7 mm hustý
NV050080120PA035 Polyamid 25 mm 50 mm 80 mm 120 mm Polyamid 0,3 mm 20 mm základní 5 mm hustý
NV050080150PA055 Polyamid 25 mm 50 mm 80 mm 150 mm Polyamid 0,5 mm 35 mm základní 5 mm hustý
NV050080200PA075 Polyamid 25 mm 50 mm 80 mm 200 mm Polyamid 0,7 mm 60 mm základní 5 mm hustý
NV050080200PA077 Polyamid 25 mm 50 mm 80 mm 200 mm Polyamid 0,7 mm 60 mm základní 7 mm hustý
NV060090120PA035 Polyamid 25 mm 60 mm 90 mm 120 mm Polyamid 0,3 mm 15 mm základní 5 mm hustý
NV060090150PA055 Polyamid 25 mm 60 mm 90 mm 150 mm Polyamid 0,5 mm 30 mm základní 5 mm hustý
NV060090200PA075 Polyamid 25 mm 60 mm 90 mm 200 mm Polyamid 0,7 mm 55 mm základní 5 mm hustý
NV060090200PA077 Polyamid 25 mm 60 mm 90 mm 200 mm Polyamid 0,7 mm 55 mm základní 7 mm hustý
NV070100150PA035 Polyamid 25 mm 70 mm 100 mm 150 mm Polyamid 0,3 mm 25 mm základní 5 mm hustý
NV070100200PA055 Polyamid 25 mm 70 mm 100 mm 200 mm Polyamid 0,5 mm 50 mm základní 5 mm hustý
NV070100200PA057 Polyamid 25 mm 70 mm 100 mm 200 mm Polyamid 0,5 mm 50 mm základní 7 mm hustý
NV515040100PA033 Polyamid 50 mm 15 mm 40 mm 100 mm Polyamid 0,3 mm 30 mm základní 3 mm hustý
NV515040100PA035 Polyamid 50 mm 15 mm 40 mm 100 mm Polyamid 0,3 mm 30 mm základní 5 mm hustý
NV515040150PA055 Polyamid 50 mm 15 mm 40 mm 150 mm Polyamid 0,5 mm 55 mm základní 5 mm hustý
NV520050100PA033 Polyamid 50 mm 20 mm 50 mm 100 mm Polyamid 0,3 mm 25 mm základní 3 mm hustý
NV520050100PA035 Polyamid 50 mm 20 mm 50 mm 100 mm Polyamid 0,3 mm 25 mm základní 5 mm hustý
NV520050150PA055 Polyamid 50 mm 20 mm 50 mm 150 mm Polyamid 0,5 mm 50 mm základní 5 mm hustý
NV520050200PA075 Polyamid 50 mm 20 mm 50 mm 200 mm Polyamid 0,7 mm 75 mm základní 5 mm hustý
NV530060100PA033 Polyamid 50 mm 30 mm 60 mm 100 mm Polyamid 0,3 mm 20 mm základní 3 mm hustý
NV530060100PA035 Polyamid 50 mm 30 mm 60 mm 100 mm Polyamid 0,3 mm 20 mm základní 5 mm hustý
NV530060150PA055 Polyamid 50 mm 30 mm 60 mm 150 mm Polyamid 0,5 mm 45 mm základní 5 mm hustý
NV530060200PA075 Polyamid 50 mm 30 mm 60 mm 200 mm Polyamid 0,7 mm 70 mm základní 5 mm hustý
NV530060200PA077 Polyamid 50 mm 30 mm 60 mm 200 mm Polyamid 0,7 mm 70 mm základní 7 mm hustý
NV540070100PA033 Polyamid 50 mm 40 mm 70 mm 100 mm Polyamid 0,3 mm 15 mm základní 3 mm hustý
NV540070100PA035 Polyamid 50 mm 40 mm 70 mm 100 mm Polyamid 0,3 mm 15 mm základní 5 mm hustý
NV540070150PA055 Polyamid 50 mm 40 mm 70 mm 150 mm Polyamid 0,5 mm 40 mm základní 5 mm hustý
NV540070200PA075 Polyamid 50 mm 40 mm 70 mm 200 mm Polyamid 0,7 mm 65 mm základní 5 mm hustý
NV550080120PA035 Polyamid 50 mm 50 mm 80 mm 120 mm Polyamid 0,3 mm 20 mm základní 5 mm hustý
NV550080150PA055 Polyamid 50 mm 50 mm 80 mm 150 mm Polyamid 0,5 mm 35 mm základní 5 mm hustý
NV550080200PA075 Polyamid 50 mm 50 mm 80 mm 200 mm Polyamid 0,7 mm 60 mm základní 5 mm hustý
NV550080200PA077 Polyamid 50 mm 50 mm 80 mm 200 mm Polyamid 0,7 mm 60 mm základní 7 mm hustý
NV560090120PA035 Polyamid 50 mm 60 mm 90 mm 120 mm Polyamid 0,3 mm 15 mm základní 5 mm hustý
NV560090150PA055 Polyamid 50 mm 60 mm 90 mm 150 mm Polyamid 0,5 mm 30 mm základní 5 mm hustý
NV560090200PA075 Polyamid 50 mm 60 mm 90 mm 200 mm Polyamid 0,7 mm 55 mm základní 5 mm hustý
NV560090200PA077 Polyamid 50 mm 60 mm 90 mm 200 mm Polyamid 0,7 mm 55 mm základní 7 mm hustý
NV570100150PA035 Polyamid 50 mm 70 mm 100 mm 150 mm Polyamid 0,3 mm 25 mm základní 5 mm hustý
NV570100200PA055 Polyamid 50 mm 70 mm 100 mm 200 mm Polyamid 0,5 mm 50 mm základní 5 mm hustý
NV570100200PA057 Polyamid 50 mm 70 mm 100 mm 200 mm Polyamid 0,5 mm 50 mm základní 7 mm hustý
NV115040100PA033 Polyamid 100 mm 15 mm 40 mm 100 mm Polyamid 0,3 mm 30 mm základní 3 mm hustý
NV115040100PA035 Polyamid 100 mm 15 mm 40 mm 100 mm Polyamid 0,3 mm 30 mm základní 5 mm hustý
NV115040150PA055 Polyamid 100 mm 15 mm 40 mm 150 mm Polyamid 0,5 mm 55 mm základní 5 mm hustý
NV120050100PA033 Polyamid 100 mm 20 mm 50 mm 100 mm Polyamid 0,3 mm 25 mm základní 3 mm hustý
NV120050100PA035 Polyamid 100 mm 20 mm 50 mm 100 mm Polyamid 0,3 mm 25 mm základní 5 mm hustý
NV120050150PA055 Polyamid 100 mm 20 mm 50 mm 150 mm Polyamid 0,5 mm 50 mm základní 5 mm hustý
NV120050200PA075 Polyamid 100 mm 20 mm 50 mm 200 mm Polyamid 0,7 mm 75 mm základní 5 mm hustý
NV130060100PA033 Polyamid 100 mm 30 mm 60 mm 100 mm Polyamid 0,3 mm 20 mm základní 3 mm hustý
NV130060100PA035 Polyamid 100 mm 30 mm 60 mm 100 mm Polyamid 0,3 mm 20 mm základní 5 mm hustý
NV130060150PA055 Polyamid 100 mm 30 mm 60 mm 150 mm Polyamid 0,5 mm 45 mm základní 5 mm hustý
NV130060200PA075 Polyamid 100 mm 30 mm 60 mm 200 mm Polyamid 0,7 mm 70 mm základní 5 mm hustý
NV130060200PA077 Polyamid 100 mm 30 mm 60 mm 200 mm Polyamid 0,7 mm 70 mm základní 7 mm hustý
NV140070100PA033 Polyamid 100 mm 40 mm 70 mm 100 mm Polyamid 0,3 mm 15 mm základní 3 mm hustý
NV140070100PA035 Polyamid 100 mm 40 mm 70 mm 100 mm Polyamid 0,3 mm 15 mm základní 5 mm hustý
NV140070150PA055 Polyamid 100 mm 40 mm 70 mm 150 mm Polyamid 0,5 mm 40 mm základní 5 mm hustý
NV140070200PA075 Polyamid 100 mm 40 mm 70 mm 200 mm Polyamid 0,7 mm 65 mm základní 5 mm hustý
NV140070200PA077 Polyamid 100 mm 40 mm 70 mm 200 mm Polyamid 0,7 mm 65 mm základní 7 mm hustý
NV150080120PA035 Polyamid 100 mm 50 mm 80 mm 120 mm Polyamid 0,3 mm 20 mm základní 5 mm hustý
NV150080150PA055 Polyamid 100 mm 50 mm 80 mm 150 mm Polyamid 0,5 mm 35 mm základní 5 mm hustý
NV150080200PA075 Polyamid 100 mm 50 mm 80 mm 200 mm Polyamid 0,7 mm 60 mm základní 5 mm hustý
NV150080200PA077 Polyamid 100 mm 50 mm 80 mm 200 mm Polyamid 0,7 mm 60 mm základní 7 mm hustý
NV160090120PA035 Polyamid 100 mm 60 mm 90 mm 120 mm Polyamid 0,3 mm 15 mm základní 5 mm hustý
NV160090150PA055 Polyamid 100 mm 60 mm 90 mm 150 mm Polyamid 0,5 mm 30 mm základní 5 mm hustý
NV160090200PA075 Polyamid 100 mm 60 mm 90 mm 200 mm Polyamid 0,7 mm 55 mm základní 5 mm hustý
NV160090200PA077 Polyamid 100 mm 60 mm 90 mm 200 mm Polyamid 0,7 mm 55 mm základní 7 mm hustý
NV170100150PA035 Polyamid 100 mm 70 mm 100 mm 150 mm Polyamid 0,3 mm 25 mm základní 5 mm hustý
NV170100200PA055 Polyamid 100 mm 70 mm 100 mm 200 mm Polyamid 0,5 mm 50 mm základní 5 mm hustý
NV170100200PA057 Polyamid 100 mm 70 mm 100 mm 200 mm Polyamid 0,5 mm 50 mm základní 7 mm hustý
NV215040100PA033 Polyamid 200 mm 15 mm 40 mm 100 mm Polyamid 0,3 mm 30 mm základní 3 mm hustý
NV215040100PA035 Polyamid 200 mm 15 mm 40 mm 100 mm Polyamid 0,3 mm 30 mm základní 5 mm hustý
NV215040100PA055 Polyamid 200 mm 15 mm 40 mm 150 mm Polyamid 0,5 mm 55 mm základní 5 mm hustý
NV220050100PA033 Polyamid 200 mm 20 mm 50 mm 100 mm Polyamid 0,3 mm 25 mm základní 3 mm hustý
NV220050100PA035 Polyamid 200 mm 20 mm 50 mm 100 mm Polyamid 0,3 mm 25 mm základní 5 mm hustý
NV220050150PA055 Polyamid 200 mm 20 mm 50 mm 150 mm Polyamid 0,5 mm 50 mm základní 5 mm hustý
NV220050200PA075 Polyamid 200 mm 20 mm 50 mm 200 mm Polyamid 0,7 mm 75 mm základní 5 mm hustý
NV230060100PA033 Polyamid 200 mm 30 mm 60 mm 100 mm Polyamid 0,3 mm 20 mm základní 3 mm hustý
NV230060100PA035 Polyamid 200 mm 30 mm 60 mm 100 mm Polyamid 0,3 mm 20 mm základní 5 mm hustý
NV230060100PA055 Polyamid 200 mm 30 mm 60 mm 150 mm Polyamid 0,5 mm 45 mm základní 5 mm hustý
NV230060200PA075 Polyamid 200 mm 30 mm 60 mm 200 mm Polyamid 0,7 mm 70 mm základní 5 mm hustý
NV230060200PA077 Polyamid 200 mm 30 mm 60 mm 200 mm Polyamid 0,7 mm 70 mm základní 7 mm hustý
NV340070100PA033 Polyamid 300 mm 40 mm 70 mm 100 mm Polyamid 0,3 mm 15 mm základní 3 mm hustý
NV340070100PA035 Polyamid 300 mm 40 mm 70 mm 100 mm Polyamid 0,3 mm 15 mm základní 5 mm hustý
NV340070150PA055 Polyamid 300 mm 40 mm 70 mm 150 mm Polyamid 0,5 mm 40 mm základní 5 mm hustý
NV340070200PA075 Polyamid 300 mm 40 mm 70 mm 200 mm Polyamid 0,7 mm 65 mm základní 5 mm hustý
NV340070200PA077 Polyamid 300 mm 40 mm 70 mm 200 mm Polyamid 0,7 mm 65 mm základní 7 mm hustý
NV350080120PA035 Polyamid 300 mm 50 mm 80 mm 120 mm Polyamid 0,3 mm 20 mm základní 5 mm hustý
NV350080150PA055 Polyamid 300 mm 50 mm 80 mm 150 mm Polyamid 0,5 mm 35 mm základní 5 mm hustý
NV350080200PA075 Polyamid 300 mm 50 mm 80 mm 200 mm Polyamid 0,7 mm 60 mm základní 5 mm hustý
NV350080200PA077 Polyamid 300 mm 50 mm 80 mm 200 mm Polyamid 0,7 mm 60 mm základní 7 mm hustý
NV360090120PA035 Polyamid 300 mm 60 mm 90 mm 120 mm Polyamid 0,3 mm 15 mm základní 5 mm hustý
NV360090150PA055 Polyamid 300 mm 60 mm 90 mm 150 mm Polyamid 0,5 mm 30 mm základní 5 mm hustý
NV360090200PA075 Polyamid 300 mm 60 mm 90 mm 200 mm Polyamid 0,7 mm 55 mm základní 5 mm hustý
NV360090200PA077 Polyamid 300 mm 60 mm 90 mm 200 mm Polyamid 0,7 mm 55 mm základní 7 mm hustý
NV370100150PA035 Polyamid 300 mm 70 mm 100 mm 150 mm Polyamid 0,3 mm 25 mm základní 5 mm hustý
NV370100200PA055 Polyamid 300 mm 70 mm 100 mm 200 mm Polyamid 0,5 mm 50 mm základní 5 mm hustý
NV370100200PA057 Polyamid 300 mm 70 mm 100 mm 200 mm Polyamid 0,5 mm 50 mm základní 7 mm hustý

Nevybrali jste si ze sériové výroby? Zadejte prosím vlastní konstrukci do našeho poptávkového formuláře zakázkové výroby.

Nahoru
sériová výroba ↑

ZAKÁZKOVÁ VÝROBA VÁLCOVÉHO KARTÁČE

TECHNICKÝ VÝKRES

Technický výkres válcového kartáče

VÁLCOVÉ KARTÁČE

materiál jádra:
abrazivní:   ne         ano
materiál osazení:
průměr osazovacího materiálu (mm): mm
L - délka válce (mm): mm
L1 - délka výpletu (mm): mm
VD - viditelná délka vlákna (mm): mm
D - průměr kartáče (mm): mm
d - průměr středového otvoru (mm): mm
D1 - průměr jádra (mm): mm
hřídel:

ZÁKLADNÍ INFORMACE

prostředí:   neutrální         zásadité         kyselé
teplotní odolnost: °C
poptávaný odběr:
roční odběr:
účel použití:
obor použití:
příloha 1 (max 2MB)
příloha 2 (max 2MB)

ODBĚRATEL

    soukromá osoba         právnická osoba
společnost:
IČO/DIČ:
kontaktní osoba:
ulice, č.p.:
město:
PSČ:
stát:
e-mail:
telefon:

POPIS VÁLCOVÉHO KARTÁČE A ÚČELU POUŽITÍ

Zadáte-li účel a použití kartáče, pracovníci našeho obchodního oddělení Vám budou moci doporučit lépe vhodnou konstrukci tělesa a vhodné vlákno pro uvedený účel.


Nahoru

VYUŽITÍ V OBORU


ÚČEL POUŽITÍ

Nahoru

Technologie výroby válcových kartáčů

Základ kartáče tvoří těleso, nejčastěji plastové. Tělesa jsou vyráběna na moderních CNC strojích, díky čemuž jsme schopni dodávat kvalitní produkty s přesnými rozměry.

Do těles jsou vrtány slepé otvory. Do těchto otvorů se pak pomocí skob (drátů) uchycují osazovací materiály v podobě jednotlivých svazků.
V případě, že výše popsaná strojová výroba není možná, jsme schopni kartáče dodat vyrobené tzv. technologií zatahování, tedy nejstarší kartáčnickou metodou, která je plně ruční prací.

Válcové kartáče je v některých případech možné také renovovat, avšak díky vysokému podílu ruční práce nemusí být renovace efektivním řešením. V případě, že již není renovace možná, jsme schopni zajistit ekologickou likvidaci a ve většině případů vyrobit kartáče nové dle konkrétního vzoru.

Způsob vrtání/výpletu válcových kartáčů

Nejčastěji se válcové kartáče vyrábějí s tzv. plným výpletem, jehož hustotu je možné v rámci našich technologických ovlivnit roztečemi mezi vrtanými otvory (jejich vzájemnou vzdáleností).

Dalším typem jsou pak podélné či příčně řady, které jsou vhodné například pro použití na dopravnících, či při odklízení nečistot do odsávání apod.
Je-li třeba materiál, nečistoty a podobně odhrnovat pouze k jedné straně, je možná výroba kartáče s pravotočivým či levotočivým spirálovým výpletem.
Posledním typem je pak tzv. vlačina – tedy obousměrný výplet spirálový, odhrnující materiál současně na obě dvě strany.

Hustota vrtání má vliv na cenu kartáče.

Aplikace válcových kartáčů - příklady:

  • čištění, mytí, oprašování rovných ploch, výrobků, potravin, apod.
  • transport produktů;
  • odvádění statické elektřiny;
  • oddělování produktů – sypké hmoty;
  • odjehlování, broušení;
  • nanášení barev, olejů a emulzí;
  • leštění a voskování;
  • zametání.

Nahoru

GALERIE

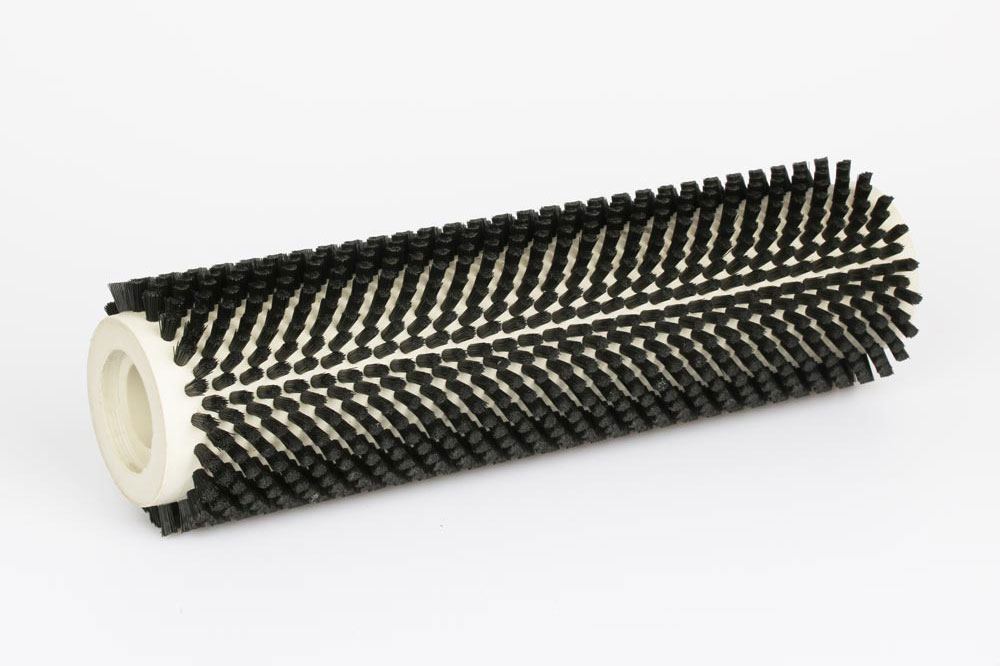

Válcový kartáč Válcový kartáč Válcový kartáč Válcový kartáč Válcový kartáč Válcový kartáč Válcový kartáč Válcový kartáč
